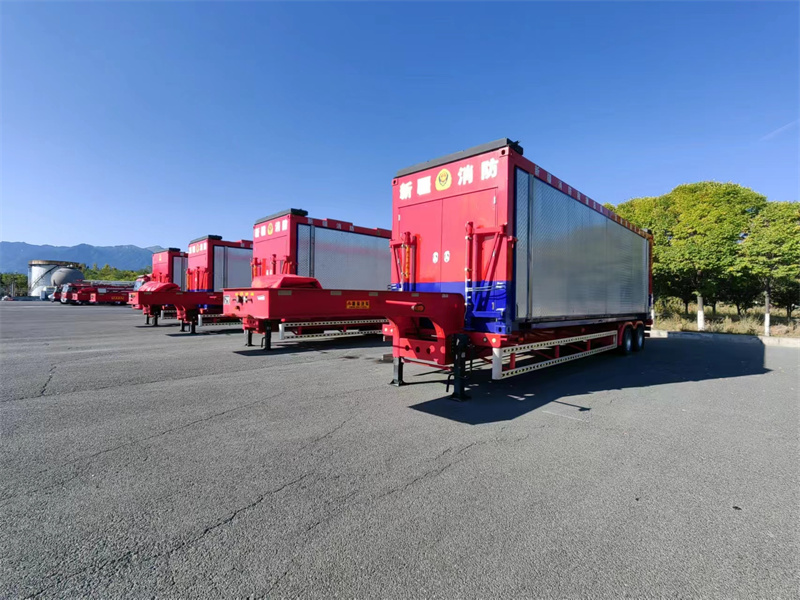

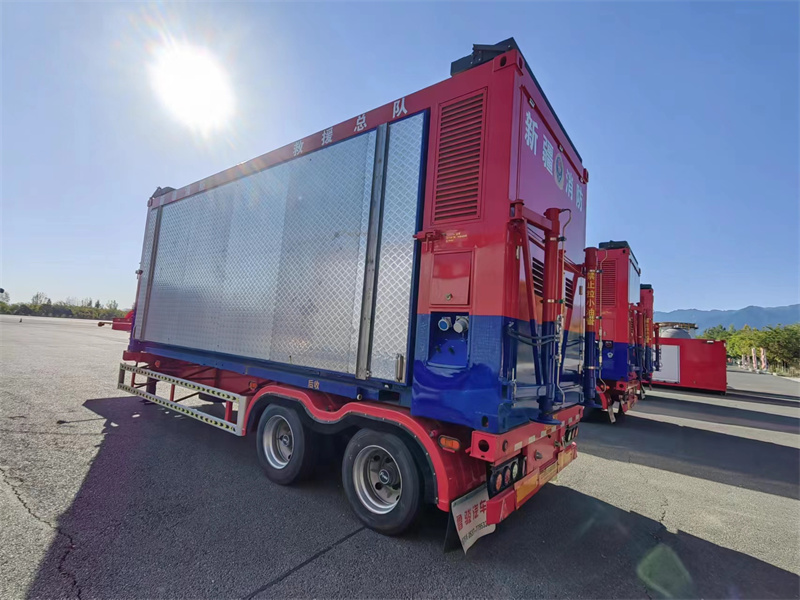

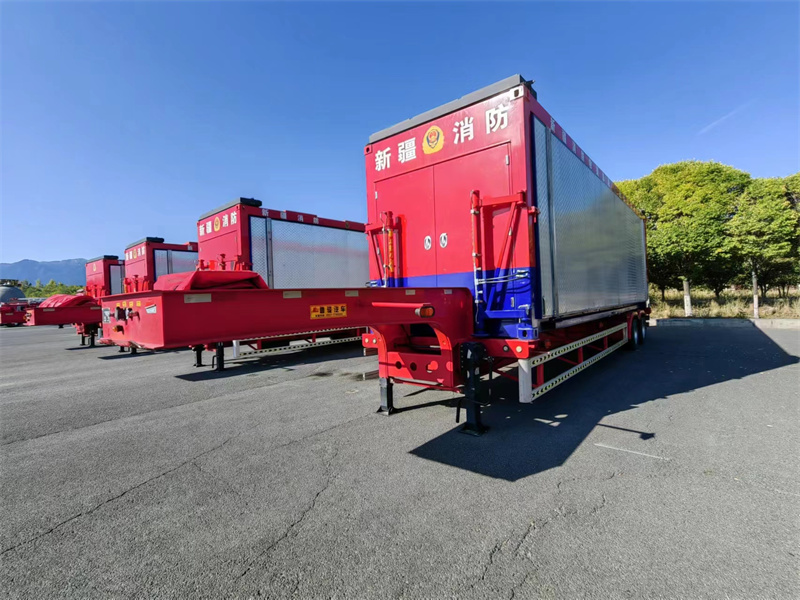

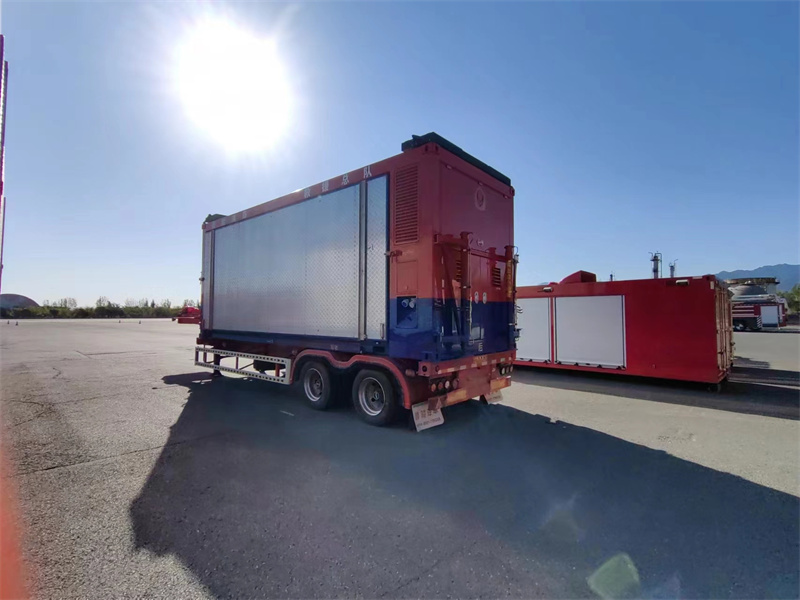

淋浴模块方舱

主要用途：用于在外执勤作战、拉动演练等任务驻扎时提供洗浴功能的后勤保障消防车，方舱可满足≥6名救援人员同时淋浴，在抵达现场后可实现即时现场驻扎，具有冷水加热功能,使淋浴区形成舒适的淋浴环境,并有多种取水方式实现各种情境下取水、净水、储水、排水能力，为现场后援提供可靠保障。

1.1 方舱外形按照集装箱国标20GP规格箱体，尺寸(长×宽×高)6058×2438×2591mm，厢体底部及顶部四角焊接集装箱角件，用于吊车吊运和固定，间距按照标准集装箱制作；确保方舱安装在平板车辆上，角锁锁住方便、灵活，行驶途中安全稳定可靠。

1.2 箱体主骨架采用钢制框架结构，舱门采用高强度骨架，箱体整体要强度好，所用金属材料的防锈符合国家规范标准。

1.3 箱体及设备重量≤8吨，采用四路举升支撑结构，抗扭、抗颠簸的连接设计；前后4套稳定升降液压支腿（具备一键箱体升降自动调平功能），在10分钟内完成自卸装载（底盘车和上装舱体的快速分离），支腿预留手动液压升降应急开关，每个支腿配备垫板。4个升降液压支腿同步升高≥1.7米，高度误差不超过1CM。

1.4 液压操作系统：由箱体液压支腿油缸、比例控制阀组、动力单元、支腿调平系统、电控系统及相关附件组成；箱体完全自卸装载液压系统所需总时间≤10分钟。

2.1 淋浴模块方舱方舱分为淋浴区、更衣区及设备区，能满足≥6人同时洗浴。

2.2 淋浴区分为6个隔间（材质采用铝合金蜂窝板），每个隔间相对独立（隔间单间长宽尺寸0.9mx0.9m），淋浴模块方舱能满足6人同时淋浴，内部配有淋浴器（304不锈钢材质）6套，安装304不锈钢材质混水阀，可根据使用需求调节温度，保证出水口温度适合身体舒适水温；箱体外部设置拓展淋浴外接口，可根据需要增加淋浴人数；每个隔间内设有物品架、高压花洒、防水帘、防滑胶垫等；设有透气窗、空气燃油加热器等设备，每个隔间设置1套铝合金透气窗（安装隐藏式防蚊纱及窗帘），每间都有自然采光功能。

2.3 更衣区配备更衣柜、鞋柜（不锈钢或优于材质）、更衣椅，分隔设计，独立存储，满足6人使用配置。

2.4 舱内净高≥2.2米，内饰采用CFRT轻量化复合板，便于防水清洁，所有接缝及转角处均用防水胶防水处理，所有缝隙防水防潮处理；地板使用防滑花纹铝板材质，表面全部防水处理并铺设防滑隔网状垫，不锈钢防臭、防虫型地漏，配置专用安全天窗，双向排气设备。

2.5 进出舱门：设备区两侧设置铝合金卷帘门，方便两侧进出设备区及操作设备；更衣区尾部中间设置外开舱门，门开180°有固定装置，配有连杆后门锁，方便人员进出淋浴更衣区。

2.6 设备区：放置电控箱、燃油锅炉、动力单元、增压泵、空气燃油加热器、移动式潜水泵、水箱、柴油发电机等设备。

3.1 柴油常压热水锅炉采用304不锈钢内胆，外装饰304不锈钢，功率≥10万大卡。

3.2 采用集成式、封闭式燃烧结构；容量100L副油箱单独供油，全负荷情况下连续工作时间≥8h。

3.3 额定淋浴热水流量：≥3T/h。

3.4 淋浴模块方舱温度调节采用全自动，设定温度值后可根据水箱内温度自动调节火力大小。

4.1 配置水质净化装置，设计流量：10吨/h，过滤精度：5微米，适合水源：河水井水自来水，包括精密过滤滤芯等设备。

5.1 主要设置1个淋浴304不锈钢增压泵、1个304不锈钢水箱、1套水质净化装置、304不锈钢水路管路、进水口及外接排污口。

5.2 配有冷水箱≥1600L、热水箱≥600L；水箱DN65水带快拆式快速接口（铝合金材质）。

5.3 污水通过淋浴间地漏汇到污水管道内，可集中排放，具备外置排放开关，配备排污水带。使用DN65水带引出方式排出污水。

5.4 淋浴增压泵：流量：≥4.5m³/ h；压力：≥0.25MPa。

5.6 进水管路使用不锈钢材质，出水管路使用不锈钢材质，抗寒耐高温，能够承受汽车行驶时的震动和冲击；净水管路与污水管路分离。

5.7 水路控制系统：配备水满及缺水自动预警、报警装置等。

5.8 配备移动型电潜水泵1台，流量≥10 m³/h，扬程≥50m，电机功率≥2.2kw。配套水带（DN65消防水带）含接头50米。

6.1 可采用外接市电220V和柴油发电机两种供电方式，箱体外部预留外接电源插孔，安装防漏电、防雷击设备。

6.2 市电接口采用专用防水航空插头制作，带有防误插、错插设计；车身安装母头，带有防尘防水盖，拔掉接头后，端盖自动关闭，配置安全用电措施，防止出现触电等危险状况。

6.3 柴油发电机，额定功率≥12kw，电启动，需能满足整车用电设备满载功率，配置≥30米的电缆卷盘、接地钎、接地线等。

7.1 各场地安装LED照明灯，防护等级≥IP54（可根据实际情况合理安装）。

8.2 备品备件（短路器、开关及易损配件）

8.3 2kg手提干粉灭火器

8.4 箱体外部设置夜间反光标识

9.1 方舱配有1套中文使用说明书。
